Conectar un estéreo correctamente puede parecer complicado al principio, especialmente cuando aparecen varios cables de distintos colores detrás del tablero. Sin embargo, entender un diagrama de estéreo Kenwood facilita muchísimo la instalación y ayuda a evitar problemas como cortos, pérdida de memoria, fallas de audio o incluso daños en el sistema eléctrico del carro.
Muchas personas conectan su estéreo “al tanteo” y terminan con errores comunes: bocinas que no funcionan, Bluetooth inestable, el estéreo que no prende o equipos que entran en modo protect. Por eso, conocer el significado de cada cable y seguir un esquema correcto puede ahorrarte tiempo, dinero y dolores de cabeza.
En esta guía encontrarás el significado de los colores de cables Kenwood, cómo instalar el estéreo paso a paso, errores que debes evitar y consejos prácticos para lograr una conexión segura y profesional.

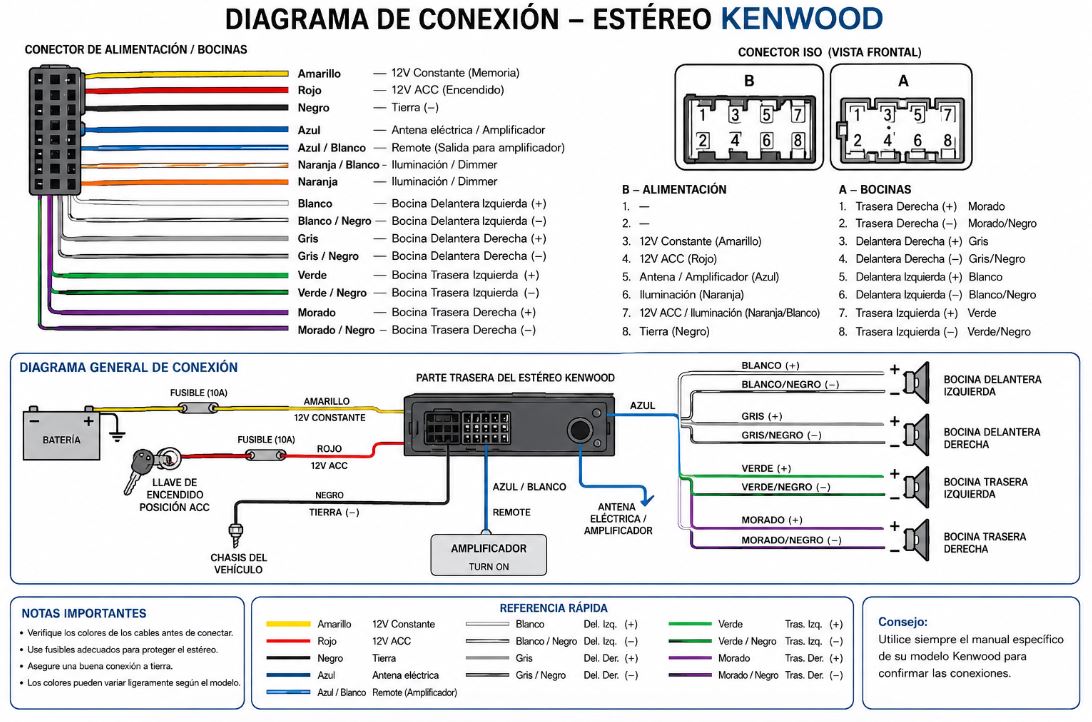

Diagrama de estéreo Kenwood
Un diagrama de estéreo Kenwood es un esquema visual que muestra cómo deben conectarse los cables del equipo al sistema eléctrico del automóvil. Su función principal es ayudarte a identificar qué cable corresponde a corriente, tierra, bocinas, amplificador, antena y otras funciones.
Estos diagramas son fundamentales cuando:
- Vas a instalar un estéreo nuevo
- Cambiaste el arnés original
- El vehículo tiene cables modificados
- El estéreo presenta fallas
- Quieres agregar amplificador o subwoofer
Cómo interpretar un diagrama de cables Kenwood
La mayoría de los diagramas Kenwood usan colores estándar. Cada color representa una función específica y normalmente viene acompañado de etiquetas o símbolos.
Por ejemplo:
- Amarillo = corriente constante
- Rojo = ACC o encendido
- Negro = tierra
- Azul/blanco = remote amplificador
Además, los cables de bocinas generalmente vienen en pares:
- Color sólido = positivo
- Color con línea negra = negativo
Diferencia entre diagrama eléctrico y diagrama de instalación
Aunque muchas personas los confunden, no son iguales.
El diagrama eléctrico muestra cómo fluye la corriente dentro del sistema, mientras que el diagrama de instalación se enfoca en explicar dónde conectar cada cable físicamente.
Para instalar un estéreo Kenwood normalmente basta con el diagrama de instalación.
Por qué es importante identificar cada cable correctamente
Conectar un cable equivocado puede provocar:
- Fusibles quemados
- Daños en el estéreo
- Descarga de batería
- Ruido en el audio
- Sobrecalentamiento
- Modo protect
Por eso nunca conviene unir cables “por prueba y error”.
Colores de cables en un estéreo Kenwood y su función
Uno de los puntos más importantes al instalar un equipo es conocer el significado de los colores.
Cable amarillo: corriente constante o memoria
El cable amarillo mantiene alimentada la memoria del estéreo incluso cuando el carro está apagado.
Gracias a este cable el equipo guarda:
- Hora
- Estaciones de radio
- Configuración de audio
- Dispositivos Bluetooth
Si está mal conectado, el estéreo perderá la configuración cada vez que apagues el vehículo.
Cable rojo: corriente ACC o encendido
El rojo recibe energía únicamente cuando giras la llave del carro.
Su función es encender y apagar el estéreo junto con el automóvil.
Cuando se conecta incorrectamente:
- El estéreo puede quedar siempre encendido
- Puede descargar la batería
- El equipo no prenderá correctamente
Cable negro: tierra o negativo
El cable negro es la tierra del sistema.
Debe conectarse firmemente al chasis metálico del carro o a una tierra confiable.
Una mala tierra provoca:
- Ruido en bocinas
- Fallas intermitentes
- Reinicios del equipo
- Baja calidad de audio
Cable azul y azul/blanco: antena y remote
Estos cables tienen funciones distintas:
- Azul sólido: activa antena eléctrica
- Azul/blanco: activa amplificadores externos
El azul/blanco es conocido como “remote”.
Cables blancos, grises, verdes y morados para bocinas
Kenwood usa colores estándar para bocinas:
| Color | Bocina |
|---|---|
| Blanco | Delantera izquierda |
| Gris | Delantera derecha |
| Verde | Trasera izquierda |
| Morado | Trasera derecha |
Los cables con raya negra son negativos.
Tabla completa de colores de cables Kenwood
| Color | Función |
|---|---|
| Amarillo | 12V constante |
| Rojo | ACC encendido |
| Negro | Tierra |
| Azul | Antena |
| Azul/blanco | Remote amplificador |
| Blanco | Bocina frontal izquierda + |
| Blanco/negro | Bocina frontal izquierda – |
| Gris | Bocina frontal derecha + |
| Gris/negro | Bocina frontal derecha – |
| Verde | Bocina trasera izquierda + |
| Verde/negro | Bocina trasera izquierda – |
| Morado | Bocina trasera derecha + |
| Morado/negro | Bocina trasera derecha – |
Diagrama de conexión de estéreo Kenwood paso a paso
Conectar un estéreo correctamente no requiere ser electricista, pero sí trabajar con cuidado.
Cómo conectar el cable de corriente correctamente
Primero identifica:
- Corriente constante
- Corriente ACC
- Tierra
Usa un multímetro para confirmar voltajes.
Después:
- Conecta amarillo a 12V constante
- Conecta rojo a ACC
- Conecta negro a tierra
Nunca unas rojo y amarillo sin saber lo que haces.
Cómo conectar las bocinas del auto
Cada bocina necesita:
- Positivo
- Negativo
Si inviertes polaridades:
- El audio pierde fuerza
- Se escucha raro
- Se cancelan frecuencias
Respeta siempre colores y polaridad.
Conexión del remote para amplificador
Si instalarás amplificador:
- Usa cable azul/blanco
- Conéctalo al terminal REM del amplificador
Así el amplificador encenderá automáticamente con el estéreo.
Cómo evitar falsos contactos y cortos
Evita:
- Retorcer cables sin protección
- Usar solo cinta barata
- Dejar cobre expuesto
Lo ideal es:
- Soldar conexiones
- Usar termocontráctil
- Utilizar conectores de calidad
Cómo instalar un estéreo Kenwood en cualquier carro
Cada vehículo cambia ligeramente, pero el proceso general es parecido.
Herramientas necesarias para la instalación
Las más comunes son:
- Desarmadores
- Pinzas
- Multímetro
- Cinta aislante
- Conectores
- Llaves desmontadoras
Pasos para desmontar el estéreo viejo
- Retira marco del tablero
- Desatornilla el estéreo
- Desconecta arnés
- Retira antena
- Verifica cables originales
Hazlo con calma para no romper grapas.
Cómo conectar un arnés sin cortar cables
La mejor opción es usar:
- Adaptador de arnés
- Interfaces compatibles
Así evitas modificar el cableado original del auto.
Recomendaciones para una instalación segura
- Desconecta batería antes de trabajar
- No conectes cables al azar
- Usa fusibles
- Asegura bien el estéreo
- Evita cables sueltos
Diagrama de cables de estéreo Kenwood por modelos
Algunos modelos cambian ligeramente.
Diagrama estéreo Kenwood KDC
Los modelos KDC suelen mantener:
- Colores estándar
- Configuración universal
- Compatibilidad con amplificadores
Diagrama Kenwood Bluetooth
Los equipos con Bluetooth agregan:
- Micrófono externo
- Conexiones USB
- Módulos inalámbricos
Diagrama de estéreo Kenwood USB
Muchos modelos modernos incluyen:
- USB frontal
- USB trasero
- Compatibilidad Android/iPhone
Diferencias entre modelos antiguos y modernos
Los antiguos suelen:
- Tener menos funciones
- Usar conexiones básicas
Los modernos:
- Incluyen pantalla
- CarPlay
- Android Auto
- Bluetooth avanzado
Problemas comunes al conectar un estéreo Kenwood
El estéreo Kenwood no prende
Las causas más frecuentes son:
- Fusible quemado
- Tierra incorrecta
- Cable ACC sin corriente
- Arnés dañado
Revisa primero alimentación y fusibles.
El estéreo pierde memoria al apagar el carro
Casi siempre ocurre porque:
- El cable amarillo está mal conectado
- No hay corriente constante
El estéreo entra en modo protect
El modo protect protege al equipo de daños.
Las causas comunes son:
- Bocinas en corto
- Amplificador mal conectado
- Sobrecalentamiento
- Impedancia incorrecta
No se escuchan las bocinas
Revisa:
- Polaridad
- Conexiones flojas
- Configuración de audio
- Balance y fade
El Bluetooth no funciona correctamente
Puede deberse a:
- Firmware antiguo
- Memoria saturada
- Dispositivo incompatible
- Interferencia
Errores comunes al instalar un estéreo Kenwood
Confundir corriente ACC con corriente constante
Es probablemente el error más común.
Provoca:
- Descarga de batería
- Pérdida de memoria
- Problemas de encendido
Unir cables de bocinas incorrectamente
Nunca juntes negativos entre bocinas.
Eso puede:
- Activar protect
- Quemar salidas internas
Hacer tierras deficientes
Una mala tierra genera:
- Ruido
- Interferencias
- Reinicios
Usar cinta en lugar de conectores adecuados
La cinta sola puede despegarse con calor y vibraciones.
Consejos para conectar un estéreo Kenwood sin dañar el auto
Cómo revisar voltaje antes de conectar
Usa multímetro para:
- Confirmar 12V
- Detectar ACC
- Revisar tierra
Nunca confíes únicamente en colores del vehículo.
Cuándo usar fusibles adicionales
Si agregas:
- Amplificadores
- Subwoofers
- Pantallas
Necesitas protección extra.
Recomendaciones para evitar descarga de batería
- No unas rojo y amarillo permanentemente
- Apaga accesorios
- Usa relay cuando sea necesario
Cómo lograr mejor calidad de audio
- Usa buena tierra
- Evita cables dañados
- Instala bocinas compatibles
- Configura ecualización correctamente
¿Dónde encontrar el manual o diagrama original de un estéreo Kenwood?
A veces el mejor recurso es el manual oficial.
Cómo buscar el modelo exacto
El número normalmente está:
- En la parte frontal
- Etiqueta lateral
- Parte superior
Ejemplo:
- KDC-BT370U
- DMX4707S
Sitios donde descargar diagramas y manuales
Puedes encontrarlos en:
- Página oficial Kenwood
- Foros de audio
- Sitios de manuales PDF
Cómo identificar el número de serie del estéreo
Generalmente viene en:
- Etiqueta trasera
- Chasis
- Caja original
Preguntas frecuentes sobre diagramas de estéreo Kenwood
¿Todos los estéreos Kenwood usan los mismos colores?
La mayoría sí utiliza colores estándar, aunque algunos modelos pueden variar ligeramente.
¿Qué pasa si conecto mal el cable amarillo?
El estéreo perderá memoria o podría quedar siempre encendido.
¿Cómo saber cuál cable es positivo y negativo?
Normalmente:
- Color sólido = positivo
- Línea negra = negativo
¿Se puede instalar sin arnés?
Sí, pero no es recomendable porque modifica el cableado original.
¿Por qué el estéreo se apaga al subir volumen?
Puede deberse a:
- Bajo voltaje
- Bocinas dañadas
- Mala tierra
- Amplificador insuficiente
¿Cómo conectar un amplificador a un Kenwood?
Usa:
- RCA
- Cable remote azul/blanco
- Alimentación independiente
¿Qué hacer si el estéreo no guarda configuración?
Revisa el cable amarillo y la corriente constante.
¿Cómo conectar un subwoofer?
Necesitas:
- RCA subwoofer
- Amplificador
- Remote
- Alimentación adecuada
¿Qué significa protect en Kenwood?
Es un sistema de protección contra cortos o sobrecarga.
¿Cómo saber si una bocina está mal conectada?
El audio pierde fuerza o se escucha distorsionado.
Conclusión sobre el diagrama de estéreo Kenwood
Entender un diagrama de estéreo Kenwood cambia completamente la forma en que instalas y diagnosticas tu equipo de audio. Muchas fallas que parecen graves realmente se deben a errores simples de conexión: cables invertidos, malas tierras, fusibles dañados o conexiones improvisadas.
La realidad es que un estéreo bien conectado no solo funciona mejor, también dura más tiempo y ofrece mejor calidad de sonido. Además, evita problemas molestos como pérdida de memoria, descargas de batería o el famoso modo protect que tantos usuarios experimentan después de una instalación incorrecta.
Algo que suele pasar es que las personas quieren terminar rápido y empiezan a unir cables sin revisar voltajes ni diagramas. Ahí es donde comienzan la mayoría de los problemas. Tomarte unos minutos para identificar correctamente cada cable puede evitarte horas de reparación después.
También vale la pena invertir en buenos conectores, usar un arnés adecuado y trabajar de forma ordenada. Aunque parezca un detalle pequeño, una instalación limpia hace una gran diferencia tanto en seguridad como en rendimiento.
Si vas a instalar un estéreo Kenwood por tu cuenta, lo más importante es tener paciencia, seguir el diagrama correcto y no improvisar conexiones. Con las herramientas adecuadas y una guía clara, incluso alguien sin mucha experiencia puede lograr una instalación segura y profesional.
